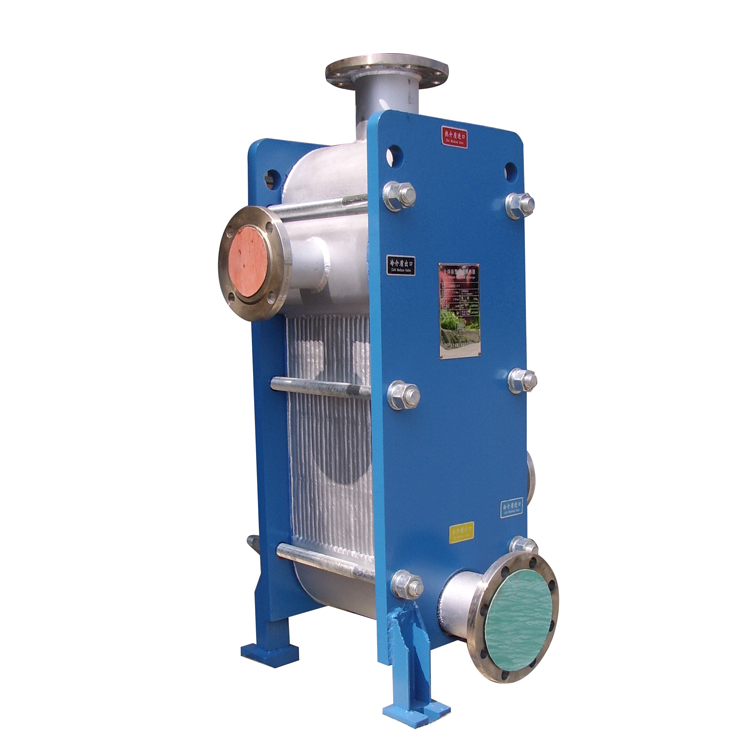

全焊接板式換熱器

結構原理


全焊接板式換熱器屬于間壁換熱器，是由一組帶有人字形或巧克力塊形波紋的金屬板片組成，相鄰的兩張板片間形成流道，兩種不同溫度的介質分別在同一張板片的兩側的流道中流動，板片之間采用焊接方式來實現密封。每種介質通道通過分程隔板來控制流通面積及流通長度，以保證介質在換熱器中的合理流速及壓力降。
對于可拆式全焊接板式換熱器，在板片出現堵塞的情況下，可以拆除四周的蓋板進行清洗。



特點

不同形式的傳熱板片均具有傳熱效率高，結構緊湊、耐高溫、密封性好、安全可靠的優點，相比可拆卸板式換熱器，可以在更高的壓力和溫度條件下使用，滿足氣-氣換熱、氣-液換熱、液-液換熱的不同工況要求。

適用范圍


全焊接板式換熱器廣泛應用在電力、機械、冶金、石油、化工、紡織、食品、造紙、制藥、發酵及造紙等多個應用領域。

技術參數

全焊接板式換熱器接管口徑從DN80到DN500，組裝面積從5m²-1000 m²。

產品的設計壓力可達4.0MPa；設計溫度可達350℃。
